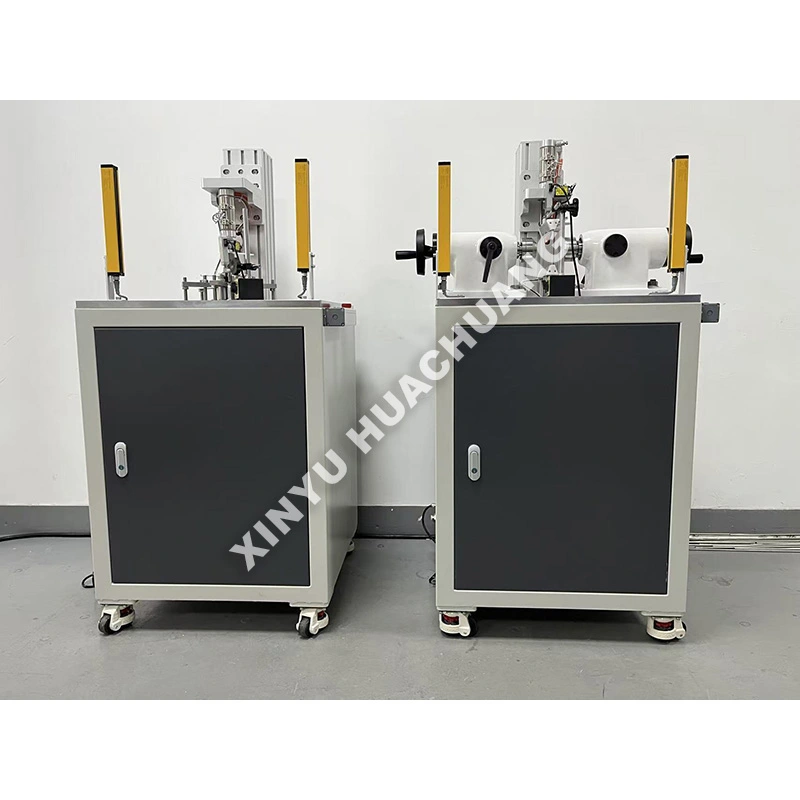

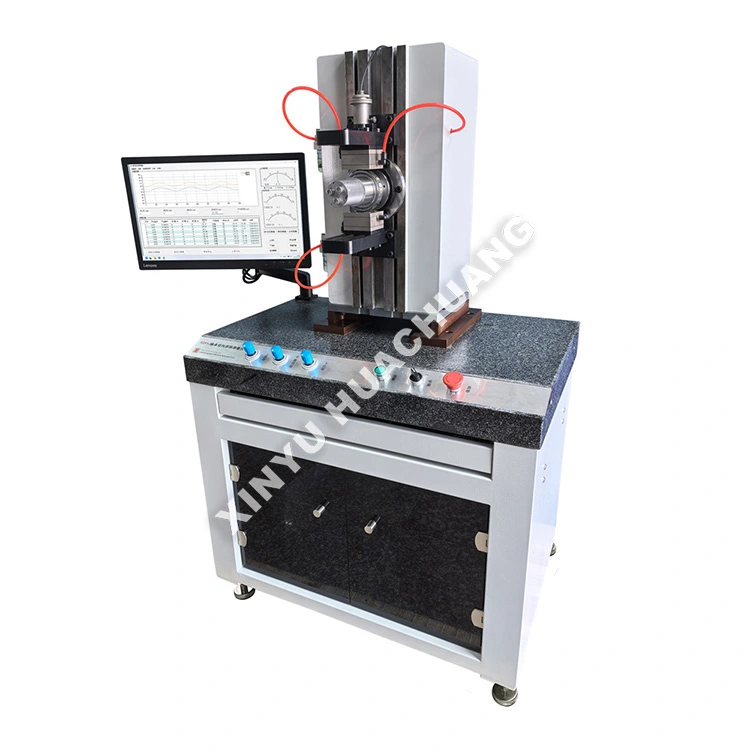

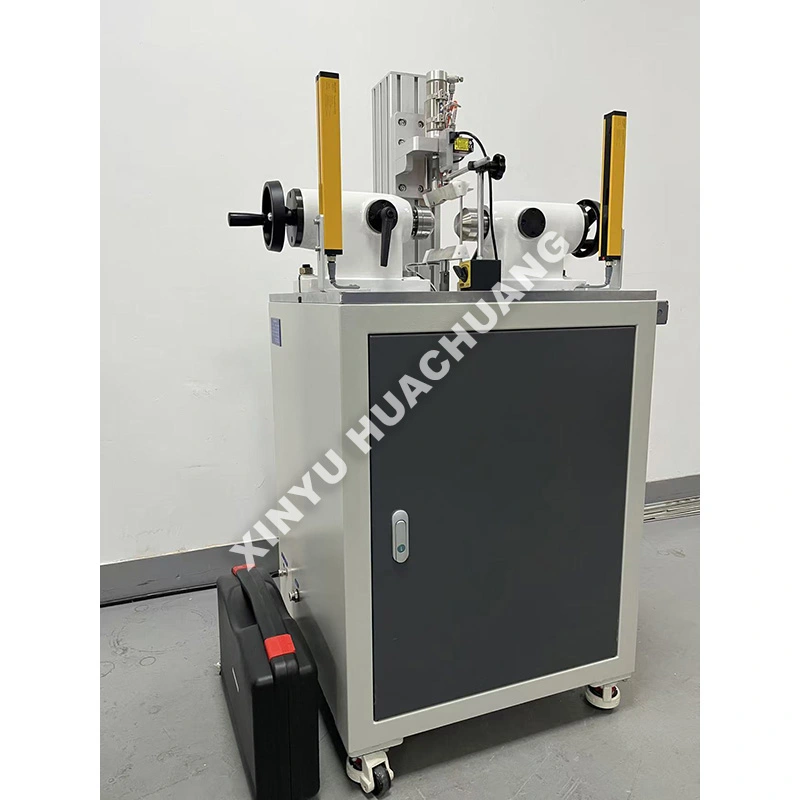

Мойынтіректердің радиалды саңылауын өлшейтін құрал

XINYU HUACHUANG мойынтіректерінің радиалды саңылауын өлшеу құралы - домалау мойынтіректерінің ішкі радиалды саңылауын бағалау үшін арнайы жасалған, дәлдігі жоғары, жартылай автоматтандырылған сынақ құрылғысы. Қатаң халықаралық стандарттарды қанағаттандыру үшін әзірленген бұл мойынтіректердің радиалды саңылауын өлшеу құралы микро ығысуларды түсіру үшін стандартталған өлшеу жүктемелерін дәл қолданады. Зияткерлік PLC автоматикасымен және жоғары сезімталдық сенсорларымен жабдықталған ол ҒЗТКЖ, сапаны бақылау және өндірісті сертификаттау үшін жоғары қайталанатын деректерді жеткізе отырып, қауіпсіз, сенімді жұмысты қамтамасыз етеді.

Жұмыс принципі

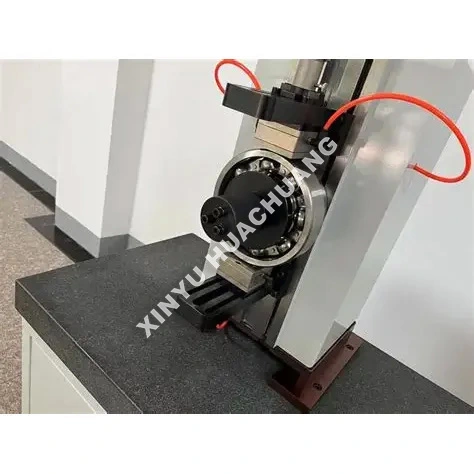

Мойынтіректердің радиалды саңылауды өлшеу құралы динамикалық, жүктемесіз өлшеу принципі бойынша жұмыс істейді. Мойынтіректің ішкі сақинасы синхронды қозғалтқышпен бекітіліп, айналады, ал сыртқы сақинаға дәл өлшеу жүктемесі қолданылады. Сезімталдығы жоғары орын ауыстыру датчиктер жүктеме аймағынан өтіп бара жатқанда жылжымалы элементтердің радиалды қозғалысын түсіреді. Жүйе геометриялық қателерді автоматты түрде жою үшін дифференциалды алгоритмдерді пайдаланады және деформацияның орнын толтыруды қажет етпестен шынайы радиалды саңылауды есептейді.

Айырықша артықшылықтары қандай?

● Жоғары дәлдіктегі өлшеу: статикалық қайталануы <1,5 мкм және динамикалық қайталануы <2,5 мкм болатын жоғары деңгейлі индуктивті сенсорлармен ерекшеленеді.

● Автоматтандырылған жүктеу: Пневматикалық немесе моторлы жүктеу қолмен жұмыс істеу қателерін жоя отырып, дәйекті, стандартталған өлшеу күштерін қамтамасыз етеді.

● Деректерді интеллектуалды өңдеу: Орташа тазалауды автоматты түрде есептейді, айналу кептелістерін анықтайды және SPC/CPK статистикалық есептерін жасайды.

● Мықты және қауіпсіз конструкция: Қатты механикалық жақтаумен жасалған және ұзақ мерзімді дәлдікті сақтау үшін стандартты анықтамалық бөліктерге қарсы автоматты калибрлеу мүмкіндігі бар.

● Жан-жақты үйлесімділік: Модульдік бекітпе терең ойық шарикті мойынтіректерден конустық роликті мойынтіректерге дейін әртүрлі мойынтірек түрлерін сынау үшін жылдам ауыстыруға мүмкіндік береді.

Техникалық сипаттамалар

Ол қайда қолданылады?

● Мойынтіректерді өндіру: шұңғыл шар, цилиндрлік ролик және конустық роликті мойынтіректердің 100% кірістірілген немесе офлайн сапасын тексеру.

● Автокөлік және аэроғарыш: Кіріс сапаны бақылау (IQC) және доңғалақ түйіндері, беріліс қораптары және турбиналық қозғалтқыштар үшін жинақты тексеру.

● Precision Machinery: Дәлдігі жоғары станок шпиндельдері мен робототехника үшін сәйкестендіру және жұптауды таңдау.

● Техникалық қызмет көрсету және MRO: Жабдықты күрделі жөндеу кезіндегі мойынтіректердің жағдайын бағалау және тазартуды бағалау.

Қолдану сақтық шаралары

● Үлгіні дайындау: Микроөлшемге әсер етуі мүмкін тоттан қорғайтын заттарды немесе майды кетіру үшін әрқашан мойынтіректі мұқият тазалаңыз.

● Жылулық тепе-теңдік: Сынақ алдында аспап пен подшипниктің бөлме температурасына (20±5℃) бейімделуіне мүмкіндік беріңіз.

● Дұрыс туралау: Сыртқы сақинаның қисаюынан туындайтын жалған көрсеткіштердің алдын алу үшін подшипниктің арматураға мінсіз тегіс орналасқанына көз жеткізіңіз.

● Калибрлеу: Әр ауысымның басында стандартты тірек мойынтіректерді пайдаланып автоматты калибрлеу тәртібін орындаңыз.

Техникалық қызмет көрсету нұсқаулығы

● Күнделікті: Өлшеу аспаптары мен сенсор қаламын таза, талшықсыз шүберекпен сүртіңіз. Пневматикалық ауа қысымын тексеріңіз (егер бар болса) және сүзгіден ылғалды ағызыңыз.

● Апта сайын/ай сайын: Айналмалы шпиндельді және жүктеу рычагтарын біркелкі жұмыс істеуін тексеріңіз. Ұсынылғандай механикалық бұрылу нүктелеріне бір тамшы жеңіл машина майын жағыңыз.

● Тоқсан сайын: Сызықтылық пен күшейту дәлдігін тексеру үшін сертификатталған стандартты тазарту блоктарын пайдаланып толық жүйені калибрлеуді орындаңыз.

● Қоршаған ортаны бақылау: Өлшеу тұрақтылығын сақтау үшін құралды ауыр діріл машиналардан, күшті магнит өрістерінен және тікелей күн сәулесінен алыс ұстаңыз.

Сатып алудан кейінгі қорғаныс мәліметтері

XINYU HUACHUANG компаниясында біз жабдықтың үздіксіз және тиімді жұмысын қамтамасыз ету үшін сатылымнан кейінгі жан-жақты және сенімді қолдау көрсетуге дайынбыз. Біздің арнайы қызмет көрсету тобы сізге көмектесуге әрқашан дайын.

Кепілдіктің толық қамтылуы

Біз жабдыққа екі жылдық кепілдікті мақтанышпен ұсынамыз. Осы кезеңде біз дұрыс жұмыс істемеу, рұқсат етілмеген өзгертулер немесе форс-мажор жағдайларынан туындаған мәселелерді қоспағанда, кез келген сапаға қатысты мәселелерге тегін техникалық қызмет көрсету және жөндеу қызметтерін көрсетеміз. Екі жылдық кепілдік мерзімінен асатын жабдық үшін біз тек ауыстыру бөлшектері мен жұмыс күшінің құнын алып, өмір бойы техникалық қызмет көрсету қызметтерін ұсынуды жалғастырамыз.

Жылдам әрекет ету механизмі

Біз 7×24 сағат кәсіби инженерлік телефондық қолдауды ұсынамыз. Ақаулық туралы хабарлама алғаннан кейін біздің техникалық топ 24 сағат ішінде жауап береді және өміршең шешімді ұсынады. Егер жергілікті жерде қызмет көрсету қажет болса, біздің кәсіби инженерлер бір апта ішінде сіздің мекемеңізге жетеді. Жабдықты жөндеуге болмайтын ерекше жағдайларда, біз оны сөзсіз жаңа құрылғымен ауыстырамыз немесе екі жылдық кепілдік мерзімі ішінде алмастыратын блокпен қамтамасыз етеміз немесе қалыпты жұмысты қалпына келтіру үшін қажетті шараларды қабылдаймыз.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Радиалды клиренс дегеніміз не және мойынтіректердің өнімділігі үшін неліктен маңызды?

A: Радиалды клиренс - сыртқы жүктеме болмаған кезде мойынтіректің ішкі сақинасы сыртқы сақинаға қатысты радиалды қозғала алатын жалпы қашықтық. Дұрыс радиалды саңылау өте маңызды, себебі тым аз саңылау шамадан тыс үйкелісті, қызып кетуді және мерзімінен бұрын істен шығуды тудырады, ал тым көп саңылау дірілге, шуға және жүк көтеру қабілетінің төмендеуіне әкеледі.

2-сұрақ: Динамикалық жүктемесіз өлшеу принципі қалай жұмыс істейді?

A: Құрал мойынтіректің ішкі сақинасын бекітеді және сыртқы сақинаға дәл өлшеу жүктемесін түсіре отырып, оны синхронды қозғалтқыш арқылы айналдырады. Сезімталдығы жоғары орын ауыстыру датчиктер жүктеме аймағынан өтіп бара жатқанда жылжымалы элементтердің радиалды қозғалысын түсіреді. Дифференциалды алгоритмдер радиалды клиренстің шынайы мәнін бере отырып, шеңберден тыс геометриялық қателерді автоматты түрде жояды.

3-сұрақ: Неліктен құрал тікелей өлшеудің орнына дифференциалдық алгоритмдерді пайдаланады?

A: Мойынтіректердің өзіне тән геометриялық кемшіліктері бар - шамалы сопақ, бетінің толқындылығы және домалау элементтеріндегі өлшемдік ауытқулар - қарапайым нүкте өлшемдерін бұрмалай алады. Дифференциалды алгоритм толық айналу айналасындағы бірнеше деректер нүктелерін түсіреді және деформацияның орнын толтыруды қажет етпей, өлшеу дәлдігін қамтамасыз ете отырып, бұл геометриялық қателерді нақты тазартудан математикалық түрде ажыратады.

4-сұрақ: Бұл құрал қандай мойынтірек түрлері мен өлшемдерін өлшей алады?

A: Құрал кең өлшемді диапазонда терең ойық шарикті мойынтіректерді, бұрыштық контактілі мойынтіректерді, цилиндрлік роликті мойынтіректерді және конустық роликті мойынтіректерді орналастырады. Адаптерлер мен арматураларды мойынтіректердің арнайы диаметрлері мен сыртқы диаметрлеріне сәйкес конфигурациялауға болады, бұл оны өндіріс желісінің сапасын тексеруге де, зертханалық тексеруге де жарамды етеді.

5-сұрақ: Бұл құрал өндірісте мойынтіректердің сапасын бақылауды қалай қолдайды?

A: Жылдам, дәл және қайталанатын радиалды саңылау өлшемдерін қамтамасыз ете отырып, құрал ISO 5753 және ABMA стандарттары бойынша өндірістік партияларды 100% тексеруге немесе статистикалық сынама алуға мүмкіндік береді. Бұл жөнелтілген әрбір подшипниктің көрсетілген тазарту тобына сәйкес келуін қамтамасыз етіп, кепілдік талаптарын және дұрыс тазартудан туындаған өріс ақауларын азайтады.
