Мойынтіректерге арналған осьтік саңылауды өлшеу құралы

XINYU HUACHUANG мойынтіректерге арналған осьтік саңылауларды өлшейтін құрал - домалау мойынтіректерінің ішкі осьтік саңылауын бағалау үшін арнайы әзірленген, дәлдігі жоғары, жартылай автоматтандырылған сынақ құрылғысы. Қатаң халықаралық стандарттарды қанағаттандыру үшін әзірленген бұл мойынтіректерге арналған осьтік саңылауларды өлшеу құралы микро ығысуларды түсіру үшін стандартталған осьтік өлшем жүктемелерін дәл қолданады. Зияткерлік PLC автоматикасымен және жоғары сезімталдық сенсорларымен жабдықталған ол ҒЗТКЖ, сапаны бақылау және өндірісті сертификаттау үшін жоғары қайталанатын деректерді жеткізе отырып, қауіпсіз, сенімді жұмысты қамтамасыз етеді.

Жұмыс принципі

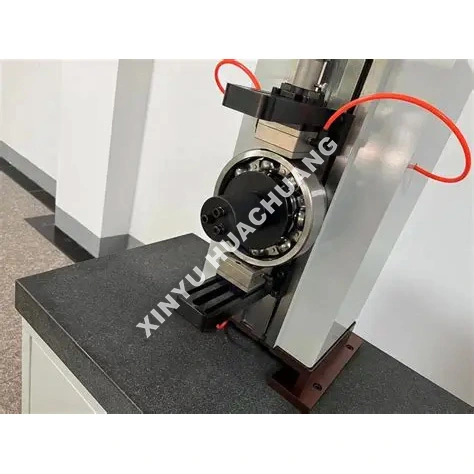

Мойынтіректерге арналған осьтік саңылауды өлшеу құралы динамикалық, жүктемесіз өлшеу принципі бойынша жұмыс істейді. Мойынтіректердің сыртқы сақинасы мықтап бекітілген және қысылған, ал ішкі сақинаға дәл осьтік өлшеу жүктемесі қолданылады. Сезімталдығы жоғары орын ауыстыру датчиктер жүктеме аймағынан өтіп бара жатқанда домалау элементтерінің осьтік қозғалысын түсіреді. Жүйе геометриялық қателерді автоматты түрде жою үшін дифференциалдық алгоритмдерді пайдаланады және деформацияның орнын толтыруды қажет етпестен шынайы осьтік саңылауды есептейді.

Айырықша артықшылықтары қандай?

● Жоғары дәлдіктегі өлшеу: статикалық қайталануы <1,5 мкм және динамикалық қайталануы <2,5 мкм болатын жоғары деңгейлі индуктивті сенсорлармен ерекшеленеді.

● Автоматтандырылған жүктеу: Пневматикалық немесе моторлы жүктеу қолмен жұмыс істеу қателерін жоя отырып, дәйекті, стандартталған өлшеу күштерін қамтамасыз етеді.

● Деректерді интеллектуалды өңдеу: Орташа тазалауды автоматты түрде есептейді, айналу кептелістерін анықтайды және SPC/CPK статистикалық есептерін жасайды.

● Мықты және қауіпсіз конструкция: Қатты механикалық жақтаумен жасалған және ұзақ мерзімді дәлдікті сақтау үшін стандартты анықтамалық бөліктерге қарсы автоматты калибрлеу мүмкіндігі бар.

● Жан-жақты үйлесімділік: Модульдік бекітпе терең ойық шарикті мойынтіректерден конустық роликті мойынтіректерге дейін әртүрлі мойынтірек түрлерін сынау үшін жылдам ауыстыруға мүмкіндік береді.

Техникалық сипаттамалар

Оны қайда қолдануға болады?

● Мойынтіректерді өндіру: шұңғыл шар, цилиндрлік ролик және конустық роликті мойынтіректердің 100% кірістірілген немесе офлайн сапасын тексеру.

● Автокөлік және аэроғарыш: Кіріс сапаны бақылау (IQC) және доңғалақ түйіндері, беріліс қораптары және турбиналық қозғалтқыштар үшін жинақты тексеру.

● Precision Machinery: Дәлдігі жоғары станок шпиндельдері мен робототехника үшін сәйкестендіру және жұптауды таңдау.

● Техникалық қызмет көрсету және MRO: Жабдықты күрделі жөндеу кезіндегі мойынтіректердің жағдайын бағалау және тазартуды бағалау.

Қолдану сақтық шаралары

● Үлгіні дайындау: Микроөлшемге әсер етуі мүмкін тоттан қорғайтын заттарды немесе майды кетіру үшін әрқашан мойынтіректі мұқият тазалаңыз.

● Жылулық тепе-теңдік: Сынақ алдында аспап пен подшипниктің бөлме температурасына (20±5℃) бейімделуіне мүмкіндік беріңіз.

● Дұрыс туралау: Сыртқы сақинаның қисаюынан туындайтын жалған көрсеткіштердің алдын алу үшін подшипниктің арматураға мінсіз тегіс орналасқанына көз жеткізіңіз.

● Калибрлеу: Әр ауысымның басында стандартты тірек мойынтіректерді пайдаланып автоматты калибрлеу тәртібін орындаңыз.

Техникалық қызмет көрсету нұсқаулығы

● Күнделікті: Өлшеу аспаптары мен сенсор қаламын таза, талшықсыз шүберекпен сүртіңіз. Пневматикалық ауа қысымын тексеріңіз (егер бар болса) және сүзгіден ылғалды ағызыңыз.

● Апта сайын/ай сайын: Айналмалы шпиндельді және жүктеу рычагтарын біркелкі жұмыс істеуін тексеріңіз. Ұсынылғандай механикалық бұрылу нүктелеріне бір тамшы жеңіл машина майын жағыңыз.

● Тоқсан сайын: Сызықтылық пен күшейту дәлдігін тексеру үшін сертификатталған стандартты тазарту блоктарын пайдаланып толық жүйені калибрлеуді орындаңыз.

● Қоршаған ортаны бақылау: Өлшеу тұрақтылығын сақтау үшін құралды ауыр діріл машиналардан, күшті магнит өрістерінен және тікелей күн сәулесінен алыс ұстаңыз.

Сізге сенімділік беретін қолдау

XINYU HUACHUANG компаниясында біз жабдықтың үздіксіз және тиімді жұмысын қамтамасыз ету үшін сатылымнан кейінгі жан-жақты және сенімді қолдау көрсетуге дайынбыз. Біздің арнайы қызмет көрсету тобы сізге көмектесуге әрқашан дайын.

Кепілдіктің толық қамтылуы

Біз жабдыққа екі жылдық кепілдікті мақтанышпен ұсынамыз. Осы кезеңде біз дұрыс жұмыс істемеу, рұқсат етілмеген өзгертулер немесе форс-мажор жағдайларынан туындаған мәселелерді қоспағанда, кез келген сапаға қатысты мәселелерге тегін техникалық қызмет көрсету және жөндеу қызметтерін көрсетеміз. Екі жылдық кепілдік мерзімінен асатын жабдық үшін біз тек ауыстыру бөлшектері мен жұмыс күшінің құнын алып, өмір бойы техникалық қызмет көрсету қызметтерін ұсынуды жалғастырамыз.

Жылдам әрекет ету механизмі

Біз 7×24 сағат кәсіби инженерлік телефондық қолдауды ұсынамыз. Ақаулық туралы хабарлама алғаннан кейін біздің техникалық топ 24 сағат ішінде жауап береді және өміршең шешімді ұсынады. Егер жергілікті жерде қызмет көрсету қажет болса, біздің кәсіби инженерлер бір апта ішінде сіздің мекемеңізге жетеді. Жабдықты жөндеуге болмайтын ерекше жағдайларда, біз оны сөзсіз жаңа құрылғымен ауыстырамыз немесе екі жылдық кепілдік мерзімі ішінде алмастыратын блокпен қамтамасыз етеміз немесе қалыпты жұмысты қалпына келтіру үшін қажетті шараларды қабылдаймыз.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Осьтік саңылау дегеніміз не және оның радиалды клиренстен қандай айырмашылығы бар?

A: Осьтік саңылау - сыртқы жүктеме болмаған кезде мойынтіректің ішкі сақинасы сыртқы сақинаға қатысты осьтік (білік осі бойымен) қозғала алатын жалпы қашықтық. Радиалды саңылау білікке перпендикуляр қозғалысты өлшесе, осьтік саңылау білікке параллель қозғалысты өлшейді. Екі саңылау да мойынтіректердің жұмысына әсер етеді, бірақ осьтік саңылау әсіресе беріліс қораптары мен тік сорғылар сияқты итеру жүктелген қолданбалар үшін өте маңызды.

2-сұрақ: Құралдың динамикалық өлшеу принципі дәлдікті қалай қамтамасыз етеді?

A: Ішкі сақинаға дәл осьтік өлшеу жүктемесі қолданылған кезде сыртқы сақина мықтап бекітілген және қысылған. Сезімталдығы жоғары орын ауыстыру датчиктер жүктеме аймағынан өтіп бара жатқанда домалау элементтерінің осьтік қозғалысын түсіреді. Жүйе геометриялық қателерді автоматты түрде жою үшін дифференциалды алгоритмдерді пайдаланады, мысалы, беттің ағуы және тордың тербелуі — деформацияның орнын толтыруды қажет етпестен шынайы осьтік саңылауларды есептейді.

3-сұрақ: Неліктен осьтік саңылау бұрыштық контактілер мен конустық роликті мойынтіректер үшін өте маңызды?

A: Бұрыштық контактілі және конустық роликті мойынтіректер біріктірілген радиалды және осьтік жүктемелерді тасымалдауға арналған. Олардың осьтік саңылаулары домалау элементтері мен жолдар арасындағы жанасу бұрышын тікелей анықтайды, бұл өз кезегінде жүктеменің таралуын, қаттылығын және жылу генерациясын басқарады. Мойынтіректердің бұл түрлеріндегі дұрыс емес осьтік саңылау жүктің біркелкі емес бөлінуіне, мерзімінен бұрын шашырауына және апатты сәтсіздікке әкеледі.

4-сұрақ: Бұл құралды толық мойынтіректерді тексеру үшін радиалды саңылау өлшеу құралымен бірге пайдалануға бола ма?

A: Иә. Радиалды және осьтік тазарту құралдары бірге мойынтіректің толық тазарту профилін қамтамасыз етеді. Көптеген мойынтіректердің сипаттамалары екі мәннің де тексерілуін талап етеді. Бір подшипникте екі құралды ретімен пайдалану ішкі геометрияның толық бейнесін береді және мойынтіректің барлық рұқсат талаптарына сәйкес келетінін растайды.

5-сұрақ: Құрал кіріс инспекциясы мен ақаулық талдауын қалай қолдайды?

A: Кіріс инспекциясы үшін құрал орнату алдында жаңа мойынтіректердің көрсетілген осьтік саңылау тобына сәйкес келетінін тексереді, бұл қымбат тұратын қайта өңдеу жұмыстарына жол бермейді. Ақауларды талдау үшін қайтарылған немесе далалық істен шыққан мойынтіректердің осьтік саңылауын өлшеу дұрыс емес саңылау себепші фактор болғанын анықтауға көмектеседі, себебін анықтауға және түзету әрекетіне қолдау көрсетеді.
