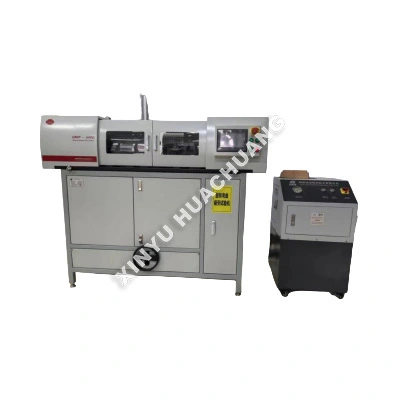

Құбыр фитингінің майысуының шаршауын сынайтын құрылғы

XINYU HUACHUANG құбыр фитингінің иілу шаршауын сынау машинасы - қайта иілу жүктемелері кезінде құбыр бөліктерінің құрылымдық тұтастығы мен шаршау мерзімін бағалау үшін арнайы жасалған жоғары мамандандырылған, өнеркәсіптік деңгейдегі сынақ құрылғысы. Нақты әлемдегі динамикалық кернеулерді модельдеу үшін әзірленген бұл құбыр бөлігінің иілу шаршауын сынау құрылғысы жарықшақтардың басталуы мен таралуын бағалау үшін циклдік иілу сәттерін дәл қолданады. Зияткерлік PLC/PC автоматикасымен және көп деңгейлі қауіпсіздік блоктарымен жабдықталған ол ҒЗТКЖ, сапаны бақылау және салалық сертификаттау үшін жоғары қайталанатын S-N қисық деректерін жеткізе отырып, қауіпсіз, бақылаусыз ұзақ мерзімді жұмысты қамтамасыз етеді.

Жұмыс принципі

Құбыр фитингінің майысуының шаршауын сынау құрылғысы құбырды немесе фитинг үлгісін сенімді қысу және жоғары дәлдіктегі сервогидравликалық немесе сервоэлектрлік жетектерді пайдаланып басқарылатын, қайталанатын иілу моментін қолдану арқылы жұмыс істейді. Құрылғыны бір жазықтықта иілу, айналмалы иілу немесе құбыр желісінің нақты жұмыс кернеулерін имитациялау үшін күрделі көп осьтік жүктеу үшін конфигурациялауға болады. Сынақ барысында жүйе иілу бұрышы, қолданылатын момент, цикл саны және деформация сияқты параметрлерді үздіксіз бақылайды және жазады. Үлгі сынғанда немесе алдын ала анықталған ағып кету шегіне жеткенде сынақ автоматты түрде аяқталып, шаршау мерзімі туралы дәл деректер береді.

Ол қай жерде жарқырайды?

● Жоғары дәлдіктегі циклдік жүктеу: Ең төменгі шуылмен күрделі иілу толқын пішіндерін (синус, үшбұрыш, блок) дәл және тұрақты қолдануды қамтамасыз ететін премиум сервожетектер мен жүктеме ұяшықтарымен ерекшеленеді.

● Көп осьті сынау мүмкіндігі: Нақты әлемдегі құбырларды орнатуды және пайдалану кернеулерін дәл модельдеу үшін бір жазықтықты, екі жазықтықты және айналмалы иілу шаршау сынақтарын қолдайды.

● Intelligent Data Acquisition: Біріктірілген ДК бағдарламалық құралы нақты уақыттағы қисықтарды (момент-бұрыш, цикл-ақау) автоматты түрде жазады, шаршау мерзімін есептейді және жан-жақты сынақ есептерін жасайды.

● Мықты және қауіпсіз құрылыс: Оператордың қауіпсіздігі мен жабдықтың ұзақ қызмет ету мерзімін қамтамасыз ету үшін ауыр салмақты құйма жақтаумен және көп деңгейлі қауіпсіздік блоктарымен (шамадан тыс жүктемеден қорғау, апаттық тоқтату, сынықтардан қорғау, ағып кетуді анықтау) жасалған.

● Реттелетін бекіту: Түрлі құбыр диаметрлерін, қабырға қалыңдығын және фитинг геометриясын сенімді ұстау үшін арнайы қысқыш арматура мен соңғы қосқыштардың кең ауқымын ұсынады.

Техникалық сипаттамалар

Ол қайда қолданылады?

● Мұнай және газ өнеркәсібі: Төтенше циклдік иілу кезінде бұрғылау құбырларының, корпустың, құбырлардың және құбыр арматурасының шаршауын бағалау.

● Мұнай-химия және электр қуатын өндіру: жылу алмастырғыш құбырларын, қазандық құбырларын және жоғары қысымды бу желілерін сынау.

● Автокөлік және аэроғарыш өнеркәсібі: Дірілдеу және иілу кезінде шығару жүйелерінің, жанармай құбырларының және гидравликалық түтіктердің ұзақ мерзімділігін бағалау.

● Құрылыс және инфрақұрылым: Құрылымдық болат құбырлардың, тіректердің және көпір компоненттерінің шаршау мерзімін бағалау.

● Медициналық құрылғылар: Катетердің, бағыттаушы сымдардың және стенттердің икемділігі мен шаршауға төзімділігін сынау.

Қолдану сақтық шаралары

● Үлгіні дұрыс теңестіру: Қажетсіз осьтік жүктемелерді немесе шаршау нәтижелерін бұрмалауы мүмкін эксцентрлік иілуді болдырмау үшін үлгінің арматураларда мінсіз тураланғанына көз жеткізіңіз.

● Қысу күшін тексеру: Қысу күші жоғары циклді сынау кезінде үлгінің сырғып кетуін болдырмау үшін жеткілікті екенін, бірақ ұстау нүктелерінде мерзімінен бұрын жаншып кетуді тудырмайтындай жоғары емес екенін тексеріңіз.

● Ағып кетуді анықтауды орнату: Құбырдың қуыс бөліктері үшін сынақты бастамас бұрын әрқашан ішкі қысымды бақылау жүйесі мен ағып кетуді анықтау сенсорларын жалғаңыз.

● Біртіндеп жүктелу қарқыны: соқтық жүктемесінің алдын алып, иілу амплитудасын мақсатты деңгейге дейін біртіндеп арттыру үшін бағдарламалық құралдың бағдарламаланатын күшейту функциясын пайдаланыңыз.

Техникалық қызмет көрсету нұсқаулығы

● Күнделікті: Барлық қысқыштар мен тұтқаларды тозу, жарықтар немесе деформация бар-жоғын тексеріңіз. Гидравликалық май деңгейін тексеріңіз (бар болса) және барлық қауіпсіздік блоктары дұрыс жұмыс істеп тұрғанын тексеріңіз.

● Апта сайын/ай сайын: Барлық қозғалатын буындарды, бағыттаушы рельстерді және жетек тетіктерін өндірушінің сипаттамаларына сәйкес майлаңыз. Сынақ аймағын тазалап, электр қосылымдарының бос еместігін тексеріңіз.

● Тоқсан сайын: Сертификатталған анықтамалық стандарттарды пайдалана отырып, жүк ұяшықтарын, бұрыштық кодтауыштарды және қысым түрлендіргіштерін кешенді жүйелік калибрлеуді орындаңыз. Гидравликалық шлангілер мен фитингтерде тозу немесе ағып кету белгілерін тексеріңіз.

● Сынақтан кейінгі: Үлгі сынғаннан кейін әрқашан дұрыс өшіру ретін орындаңыз. Сынған үлгіні абайлап алып тастаңыз, бекітпелерді тазалаңыз және жүктің кенеттен босатылуынан туындаған кез келген зақымдар үшін жетекті тексеріңіз.

Сатудан кейінгі қызмет көрсету және қолдау

XINYU HUACHUANG компаниясында біз жабдықтың үздіксіз және тиімді жұмысын қамтамасыз ету үшін сатылымнан кейінгі жан-жақты және сенімді қолдау көрсетуге дайынбыз. Біздің арнайы қызмет көрсету тобы сізге көмектесуге әрқашан дайын.

Кепілдіктің толық қамтылуы

Біз жабдыққа екі жылдық кепілдікті мақтанышпен ұсынамыз. Осы кезеңде біз дұрыс жұмыс істемеу, рұқсат етілмеген өзгертулер немесе форс-мажор жағдайларынан туындаған мәселелерді қоспағанда, кез келген сапаға қатысты мәселелерге тегін техникалық қызмет көрсету және жөндеу қызметтерін көрсетеміз. Екі жылдық кепілдік мерзімінен асатын жабдық үшін біз тек ауыстыру бөлшектері мен жұмыс күшінің құнын алып, өмір бойы техникалық қызмет көрсету қызметтерін ұсынуды жалғастырамыз.

Жылдам әрекет ету механизмі

Біз 7×24 сағат кәсіби инженерлік телефондық қолдауды ұсынамыз. Ақаулық туралы хабарлама алғаннан кейін біздің техникалық топ 24 сағат ішінде жауап береді және өміршең шешімді ұсынады. Егер жергілікті жерде қызмет көрсету қажет болса, біздің кәсіби инженерлер бір апта ішінде сіздің мекемеңізге жетеді. Жабдықты жөндеуге болмайтын ерекше жағдайларда, біз оны сөзсіз жаңа құрылғымен ауыстырамыз немесе екі жылдық кепілдік мерзімі ішінде алмастыратын блокпен қамтамасыз етеміз немесе қалыпты жұмысты қалпына келтіру үшін қажетті шараларды қабылдаймыз.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Құрылғы нақты әлемдегі құбыр желісінің жұмыс кернеулерін қалай модельдейді?

A: Құрылғы құбырды немесе фитинг үлгісін мықтап қысады және жоғары дәлдіктегі сервогидравликалық немесе сервоэлектрлік жетектердің көмегімен басқарылатын, қайталанатын иілу моменттерін қолданады. Оны бір жазықтықта иілу, айналмалы иілу немесе күрделі көп осьті жүктеу үшін құбырлардың қызмет көрсету кезінде бастан кешіретін нақты кернеу жағдайларын қайталау үшін конфигурациялауға болады, соның ішінде жердегі отыру, термиялық кеңею және дірілден туындаған шаршау.

2-сұрақ: Жүйе барлық шаршау сынағы кезінде қандай параметрлерді бақылайды?

A: Жүйе нақты уақытта иілу бұрышын, қолданылатын моментті, цикл санын және деформация деректерін үздіксіз жазады. Бұл жан-жақты деректер жинағы инженерлерге S-N қисықтарын (циклдер санына қарсы кернеу) сызуға және белгіленген жүктеу жағдайында құбыр құрамдас бөлігінің нақты шаршау мерзімін анықтауға мүмкіндік береді.

3-сұрақ: Үлгі сәтсіз болғанын машина қалай анықтайды?

A: Үлгі сынғанда немесе алдын ала анықталған ағып кету шегіне жеткенде сынақ автоматты түрде аяқталады. Қысыммен жұмыс істейтін құбыр сынақтары үшін жүйе ішкі қысымды бақылайды және қабырғадағы жарықшақты көрсететін кез келген қысымның төмендеуін анықтайды, бұл шаршау мерзімін өлшеудің еркін цикл шектеулерінен гөрі нақты сәтсіздікті көрсететінін қамтамасыз етеді.

4-сұрақ: Құрылғы түзу құбыр бөліктерін де, шынтақтар мен таяқшалар сияқты фитингтерді де сынай ала ма?

A: Иә. Қысқыш жүйесі мен жетек конфигурациясы түзу құбыр бөліктерін, шынтақтарды, тростниктерді, фланецтерді және басқа құбырлардың фитингтерін орналастыру үшін реттеледі. Әрбір үлгі түрін құбыр жүйесіндегі ең әлсіз нүктені анықтау үшін ең маңызды иілу режимінде сынауға болады.

5-сұрақ: Неліктен иілу шаршау сынағы құбырдың біліктілігі үшін маңызды?

A: Мұнай мен газ, химиялық өңдеу және электр энергиясын өндірудегі құбыр желілері жердің қозғалысы, термиялық цикл және жабдық дірілінен циклдік иілу жүктемелеріне ұшырайды. Иілу шаршау сынағы тексеру аралықтарын орнату, жобалық жиектерді тексеру және API 570 және ASME B31.3 сияқты құбыр тұтастығы стандарттарына сәйкестікті қамтамасыз ету үшін қажет циклден сәтсіздікке дейінгі деректерді қамтамасыз етеді.
