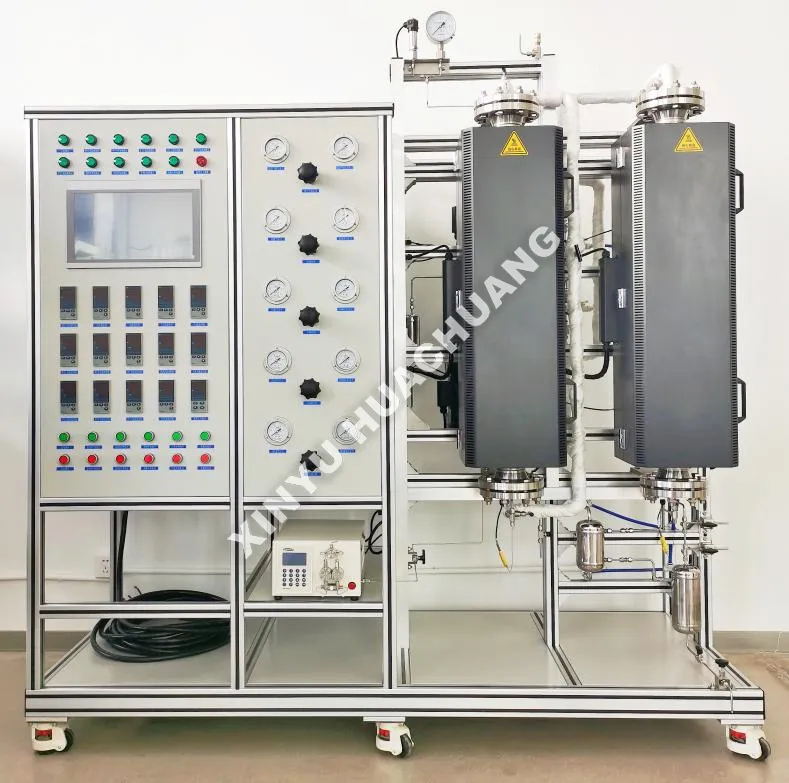

Метанды риформингтік эксперименттік блок

XINYU HUACHUANG метанды реформалау эксперименттік блогы - дәл сингазды өндіруге және кинетикалық зерттеулерге арналған жоғары автоматтандырылған зертханалық реактор жүйесі. Өнеркәсіптік бу метан риформингі (SMR) және құрғақ риформинг (DRM) процестерін имитациялауға арналған, ол температураны, қысымды және газ-көміртегі қатынасын дәл бақылайды. Интеллектуалды PLC автоматикасымен және көп деңгейлі қауіпсіздік блоктарымен жабдықталған бұл қондырғы катализаторларды скринингке, процесті оңтайландыруға және энергетика және мұнай-химия салаларында сутегі өндірісін зерттеуге өте ыңғайлы.

Жұмыс принципі

Метанды реформалау эксперименттік блогы толығымен автоматтандырылған реттілік бойынша жұмыс істейді: эндотермиялық риформинг реакциялары жоғары температурада имитацияланады, метан масса ағынының реттегіштерімен дәл өлшенеді және кейіннен бумен (қыздырылған көпіршік арқылы) немесе көмірқышқыл газымен араластырылады. Алдын ала қыздырудан кейін газ тәріздес қоректендіру никель негізіндегі немесе асыл металл катализаторымен зарядталған бекітілген қабаттағы реакторға түседі, онда риформинг метанды сутегі мен көміртегі тотығына айналдырады. Процесс барысында құрылғы қажетті жоғары температура профилін температураны басқарудың жетілдірілген жүйесі арқылы қолдайды, ал оның онлайн газ талдау модулі өнімнің құрамын үздіксіз қадағалап отырады, бұл метанның конверсиясын және нәтижесінде алынған H₂/CO қатынасын нақты уақытта есептеуге мүмкіндік береді.

Негізгі артықшылықтар

● Жоғары температура дәлдігі: Жетілдірілген көп аймақты PID жылыту 900℃ дейін температураның біркелкі таралуын қамтамасыз етеді, бұл эндотермиялық реформалау реакциялары үшін маңызды.

● Әмбебап процесті модельдеу: беру газының құрамын жай ғана реттеу арқылы бу метанды реформалауды (SMR), құрғақ реформалауды (DRM) және автотермиялық реформалауды (ATR) қолдайды.

● Дәл буды басқару: Біріктірілген қыздырылған көпіршік және буландырғыш жүйесі беру желілерінде конденсациясыз дәл және тұрақты су-көміртегі (S/C) қатынасын қамтамасыз етеді.

● Интеллектуалды автоматтандыру: PLC-PC біріктірілген басқаруы автоматтандырылған деректерді тіркеуге, тарихи қисықтарды құруға және ұзақ мерзімді бақылаусыз жұмыс істеуге мүмкіндік береді.

● Мықты және қауіпсіз дизайн: Реакторлар жоғары температураға төзімді, коррозияға төзімді қорытпалардан (мысалы, SS316L, Inconel) жасалған, жоғары температурадан, артық қысымнан және жалыннан қорғау үшін көп деңгейлі қауіпсіздік блоктары бар.

Техникалық сипаттамалар

Қолдану аймақтары

● Сутегі өндірісі: Отын жасушалары мен мұнай өңдеу зауыты сутегі үшін бумен метанды реформалау (SMR) бойынша ғылыми-зерттеу жұмыстары.

● Көміртекті ұстау және пайдалану: СН4 және СО2 құнды синтездік газға түрлендіру үшін метанды құрғақ реформалау (DRM).

● Катализатор скринингі: Ни негізіндегі асыл металды (Ru, Rh, Pt) және перовскит катализаторларын реформинг реакциялары үшін сынау.

● Процесті оңтайландыру: Температураның, қысымның және С/С қатынасының метанның конверсиясы мен кокстелуге төзімділігіне әсерін зерттеу.

● Академиялық зерттеулер: Фундаментальды кинетикалық зерттеулер және катализаторды өшіру механизмдері.

Қолдану сақтық шаралары

● Бу желісін жылыту: Катализаторды зақымдауы мүмкін су конденсациясының алдын алу үшін әрқашан бу шығару жүйесінің және барлық төменгі ағын құбырларының дұрыс жылытылғанын және оқшауланғанын тексеріңіз.

● Инертті тазарту: Тотығуды немесе жарылғыш қоспаларды болдырмау үшін қыздыру алдында және бу немесе реактивті газдарды енгізер алдында реакторды әрқашан инертті газбен (N2 немесе Ar) тазалаңыз.

● Салқындату реті: Тәжірибеден кейін алдымен сұйықтық беруді тоқтатыңыз, содан кейін өшіру алдында реакторды бөлме температурасына дейін салқындату кезінде инертті газдың ағуын жалғастырыңыз.

● Газ қауіпсіздігі: Метан мен сутегі өте тұтанғыш. Барлық қосылымдардың ағып кетуге тексерілгеніне және жүйенің газ детекторлары бар жақсы желдетілетін жерде жұмыс істейтініне көз жеткізіңіз.

Техникалық қызмет көрсету нұсқаулығы

● Күн сайын: Газ баллонындағы қысымды тексеріңіз, MFC көрсеткіштерін тексеріңіз және көпіршіктегі су деңгейін тексеріңіз. Шығарылған газдың дұрыс шығарылғанын немесе өңделгенін тексеріңіз.

● Апта сайын/ай сайын: Газ сүзгілері мен ылғал ұстағыштарды тазалаңыз немесе ауыстырыңыз. Реактордың тығыздағыштарын, клапандарын және құбырларды коррозия немесе ағып кету белгілерінің бар-жоғын тексеріңіз.

● Тоқсан сайын: Сынақ дәлдігін сақтау үшін массалық ағын реттегіштері мен температура сенсорларын калибрлендіріңіз. PLC шкафындағы электр қосылымдарының тығыздығын тексеріңіз.

● Катализаторды өңдеу: Ұсақталмау үшін катализаторларды абайлап жүктеңіз және түсіріңіз. Қысымның төмендеуін жүйелі түрде бақылаңыз; кенеттен жоғарылау регенерацияны немесе ауыстыруды қажет ететін кокстеу немесе төсек бітелуін көрсетеді.

Сатудан кейінгі қызмет көрсету және қолдау

XINYU HUACHUANG компаниясында біз жабдықтың үздіксіз және тиімді жұмысын қамтамасыз ету үшін сатылымнан кейінгі жан-жақты және сенімді қолдау көрсетуге дайынбыз. Біздің арнайы қызмет көрсету тобы сізге көмектесуге әрқашан дайын.

Кепілдіктің толық қамтылуы

Біз жабдыққа екі жылдық кепілдікті мақтанышпен ұсынамыз. Осы кезеңде біз дұрыс жұмыс істемеу, рұқсат етілмеген өзгертулер немесе форс-мажор жағдайларынан туындаған мәселелерді қоспағанда, кез келген сапаға қатысты мәселелерге тегін техникалық қызмет көрсету және жөндеу қызметтерін көрсетеміз. Екі жылдық кепілдік мерзімінен асатын жабдық үшін біз тек ауыстыру бөлшектері мен жұмыс күшінің құнын алып, өмір бойы техникалық қызмет көрсету қызметтерін ұсынуды жалғастырамыз.

Жылдам әрекет ету механизмі

Біз 7×24 сағат кәсіби инженерлік телефондық қолдауды ұсынамыз. Ақаулық туралы хабарлама алғаннан кейін біздің техникалық топ 24 сағат ішінде жауап береді және өміршең шешімді ұсынады. Егер жергілікті жерде қызмет көрсету қажет болса, біздің кәсіби инженерлер бір апта ішінде сіздің мекемеңізге жетеді. Жабдықты жөндеуге болмайтын ерекше жағдайларда, біз оны сөзсіз жаңа құрылғымен ауыстырамыз немесе екі жылдық кепілдік мерзімі ішінде алмастыратын блокпен қамтамасыз етеміз немесе қалыпты жұмысты қалпына келтіру үшін қажетті шараларды қабылдаймыз.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Метанды риформингтік эксперименттік қондырғы ұзақ мерзімді сынақ кезінде катализатордың кокстелуін және дезактивациясын қалай болдырмайды?

A: Кокстеу метанды реформалаудағы маңызды мәселе болып табылады. Біздің құрылғыда көміртегі шөгіндісін басу үшін оңтайлы стехиометрияны қамтамасыз ететін дәл реттелетін бу-көміртегі (S/C) қатынасын басқару жүйесі бар. Бұған қоса, біз негізгі құбырлы реактор алдында жоғары көмірсутектерді түрлендіретін, тұрақты және жұмсақ жағдайларды қамтамасыз ету үшін төмен температурада жұмыс істейтін, осылайша эксперименттік жұмыстар кезінде катализатордың қызмет ету мерзімін едәуір ұзартатын қосымша алдын ала реформатор модулін ұсынамыз.

2-сұрақ: Бұл құрылғыны бумен метанды риформингке (SMR) және метанды құрғақ реформалауға (DRM) бейімдеуге бола ма?

A: Иә, құрылғы өте әмбебап. Ол H₂O (буландырғыш арқылы) және CO₂ берілістері үшін тәуелсіз, жоғары дәлдіктегі масса ағыны реттегіштерімен (MFC) жабдықталған. Бұл зерттеушілерге әртүрлі көмірқышқыл газы мен бу орталарында катализатор өнімділігі мен сингаздың (H₂/CO қатынасы) сапасын бағалау үшін SMR және DRM процестері арасында кедергісіз ауысуға немесе тіпті қос реформалауды сынауға мүмкіндік береді.

3-сұрақ: Реформинг реакциясының жоғары эндотермиялық сипатын ескере отырып, жүйе дәл температура профильдерін қалай сақтайды?

A: Реформинг реакциясы айтарлықтай энергия шығынын қажет етеді (700–1000°C). Біздің метанды реформалау эксперименттік бөлімшесі жетілдірілген PID адаптивті басқаруы бар көп аймақты бағдарламаланатын электр жылыту пешін пайдаланады. Нақты уақытта температура профилін бақылау үшін бірнеше термопарлар реактор түтігінің бойына стратегиялық түрде орналастырылған. Industrial PLC жоғары дәлдік кинетикалық деректерді қамтамасыз ете отырып, эндотермиялық жылу қабылдағыштың орнын толтыру үшін қыздыру қуатын динамикалық түрде реттейді.

4-сұрақ: Жоғары температурадағы өнім газы маңызды деректерді жоғалтпай қалай қауіпсіз салқындатылады және талданады?

A: Құрылғы мамандандырылған, көп сатылы газды кондиционерлеу жүйесін біріктіреді. Жоғары температуралы ағынды су кез келген қайталама реакцияларды бірден тоқтату үшін алдымен жылдам сөндіргіш салқындатқыштан өтеді. Содан кейін ол реакцияға түспеген бу мен суды кетіру үшін жоғары тиімді конденсатор мен газ-сұйықтық сепараторынан өтеді. Содан кейін кептірілген сингаз CH₄ конверсиясын, CO, CO₂ және H₂ шығымдарын нақты, нақты уақыт режимінде талдау үшін онлайн газ хроматографына (GC) жіберіледі.

5-сұрақ: Эксперименттік сәтсіздіктер кезінде жоғары температурадағы сутегі мен көміртегі тотығын өңдеу үшін қандай қауіпсіздік механизмдері бар?

A: Сингазбен жұмыс істегенде қауіпсіздік маңызды. Метанды реформалау эксперименттік блогында қауіпсіздіктің толық матрицасы бар. Метан ағынының таратқышы істен шықса немесе температураның ауытқуы анықталса, PLC дереу апаттық өшіруді (ESD) іске қосады. Ол көмірсутек беруді автоматты түрде тоқтатады, реакторды инерциялау үшін азотты тазарту клапандарын ашады және жарылыс қаупі бар газдың жиналуын болдырмас үшін, операторды да, жабдықты да қорғайтын шығарындыларды шығаруды іске қосады.
